ตัวเร่งปฏิกิริยา DPF พื้นผิวรังผึ้ง

หลักการทำงานของ DPF: การกรองและการสร้างใหม่
การทำความเข้าใจ DPF จำเป็นต้องอาศัยความเข้าใจในสองกระบวนการหลัก:
1. กระบวนการกรอง

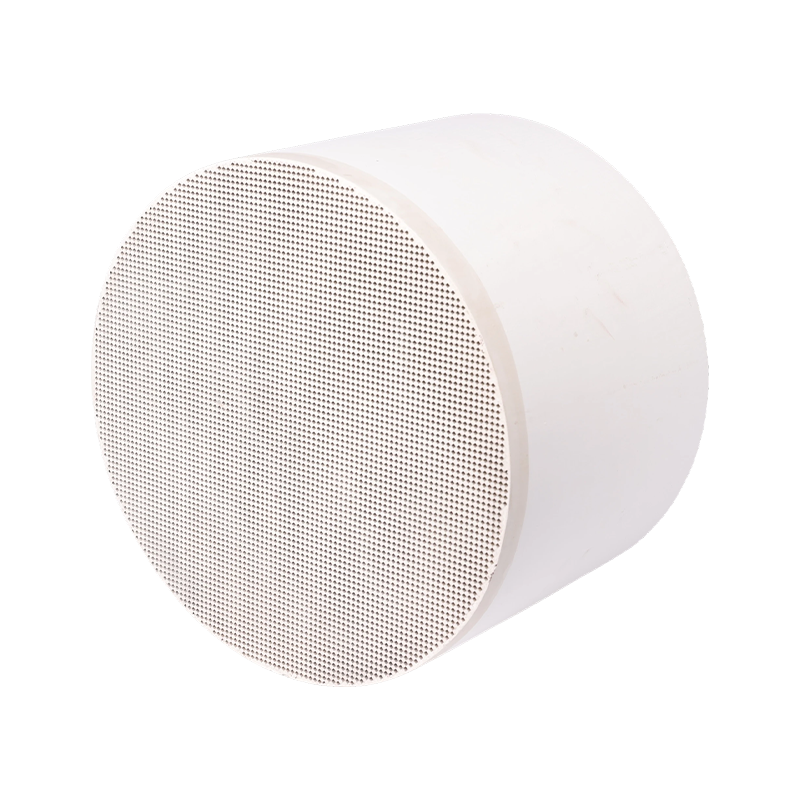

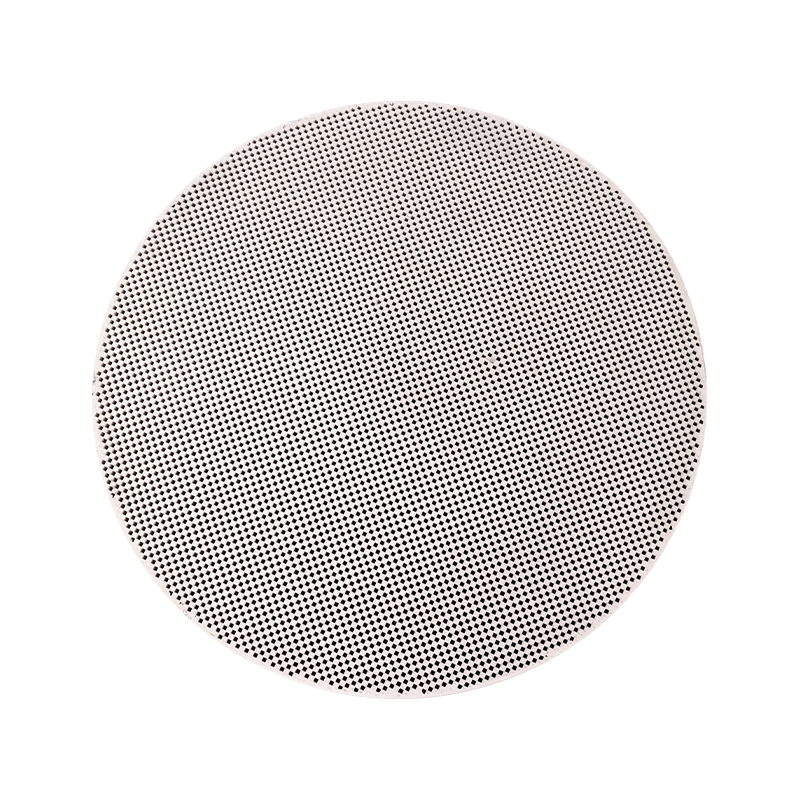

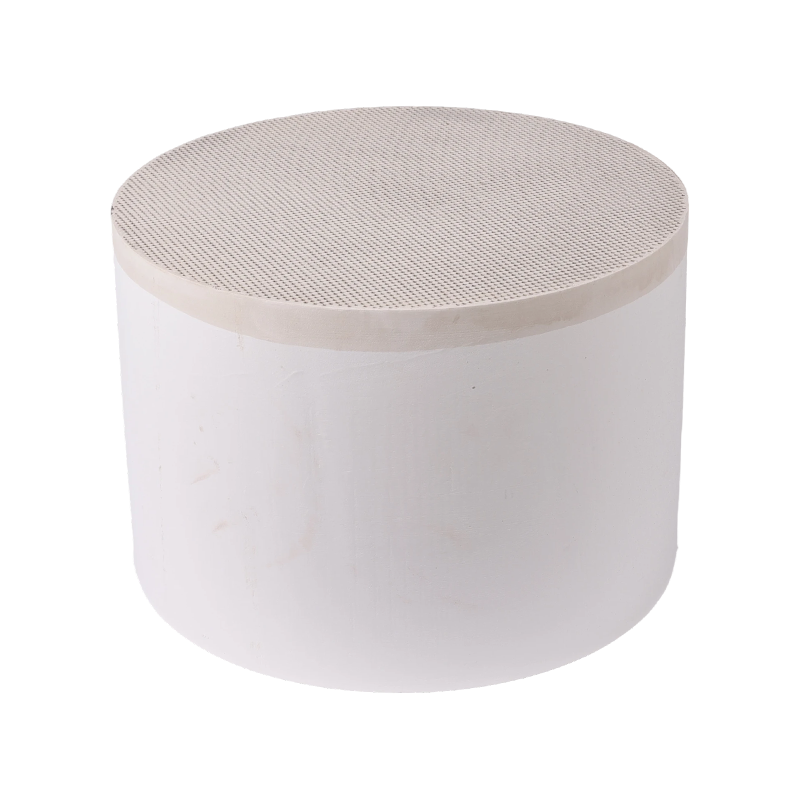

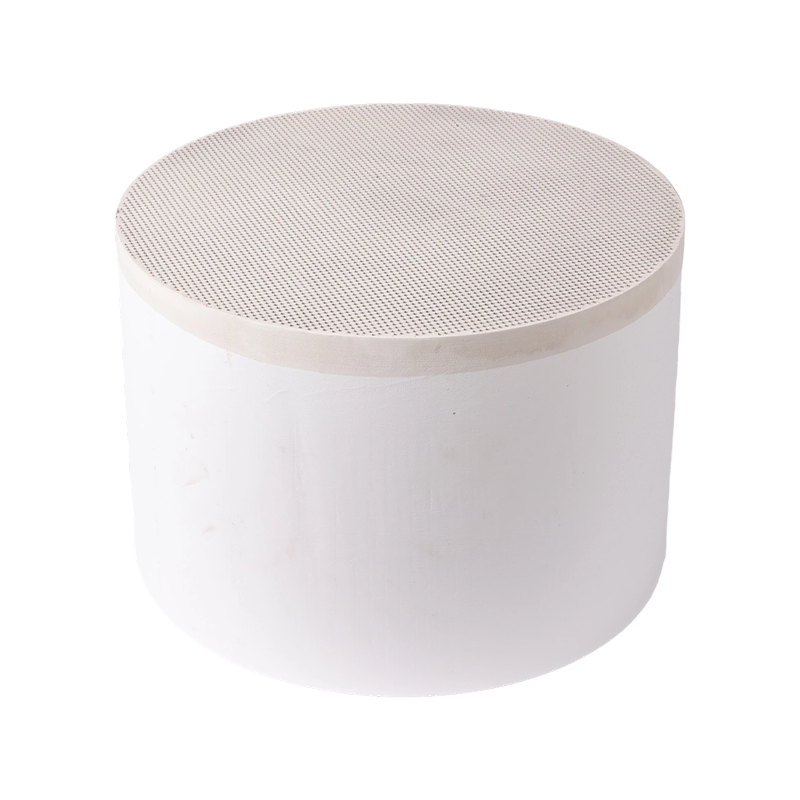

The DPF substrate is typically a honeycomb structure made of porous walls of silicon carbide or cordierite, with alternating channels blocked at the inlet and outlet ends.
ก๊าซไอเสียถูกบังคับให้ผ่านผนังที่มีรูพรุนระหว่างช่องต่างๆ
ฝุ่นละอองติดอยู่บนผนังเนื่องจากมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางของรูพรุนของผนัง
กระบวนการนี้มีประสิทธิภาพสูง โดยมีประสิทธิภาพการกรองเขม่ามากกว่า 95%
2. กระบวนการฟื้นฟู
นี่คือแก่นแท้ของเทคโนโลยี DPF If soot is only collected but not removed, particles will continuously accumulate, causing exhaust backpressure to rise sharply, eventually leading to engine malfunction. ดังนั้นฝุ่นละอองที่สะสมมาจะต้องถูกเผาออกเป็นระยะๆ ซึ่งเป็นกระบวนการที่เรียกว่าการฟื้นฟู
Core Challenge: The ignition temperature of pure soot is very high (around 550–600°C), whereas normal diesel exhaust temperatures, especially during urban driving, range only from 150–300°C and cannot naturally burn off the soot.
Role of the Catalyst: The primary purpose of the DPF catalyst is to significantly lower the oxidation temperature of soot through chemical reactions, allowing it to be burned off within the normal exhaust temperature range during engine operation.

ประเภทและองค์ประกอบของตัวเร่งปฏิกิริยา DPF
ตัวเร่งปฏิกิริยา DPF ไม่ใช่หน่วยอิสระ แต่ถูกรวมเข้ากับซับสเตรต DPF ในรูปแบบของการเคลือบ มีสามวิธีหลักในการดำเนินการ:
1. DPF ที่เคลือบด้วยตัวเร่งปฏิกิริยา
นี่เป็นประเภทที่พบบ่อยที่สุด โดยการเคลือบตัวเร่งปฏิกิริยาจะถูกเคลือบโดยตรงบนผนังที่มีรูพรุนของซับสเตรต DPF
พื้นผิว: ซิลิคอนคาร์ไบด์ที่มีรูพรุนหรือ Cordierite DPF
การเคลือบผิว: เช่นเดียวกับ DOC ที่ใช้พื้นที่ผิว γ-อลูมินาสูงเป็นการเคลือบฐาน
ส่วนประกอบที่ใช้งานอยู่:
โลหะมีค่า เช่น แพลทินัม และแพลเลเดียม: สิ่งเหล่านี้เป็นทางเลือกหลักในระบบแรกๆ และหลายระบบในปัจจุบัน
กลไกการออกฤทธิ์:
การออกซิเดชันของ NO ถึง NO₂: ตัวเร่งปฏิกิริยาจะออกซิไดซ์ NO ในไอเสียเป็น NO₂ NO₂ เป็นสารออกซิไดซ์ที่แรงซึ่งทำปฏิกิริยากับเขม่าที่อุณหภูมิค่อนข้างต่ำ (~250–300°C): C 2NO₂ → CO₂ 2NO ปฏิกิริยานี้เป็นกุญแจสำคัญในการบรรลุการฟื้นฟูแบบพาสซีฟ
ออกซิเดชันโดยตรง: ที่อุณหภูมิสูงขึ้น ตัวเร่งปฏิกิริยายังส่งเสริมปฏิกิริยาโดยตรงระหว่างออกซิเจนกับเขม่า
2. ตัวเร่งปฏิกิริยาชนิดเติมน้ำมันเชื้อเพลิง
ในวิธีนี้ ตัวเร่งปฏิกิริยาจะไม่ถูกเคลือบบน DPF แต่จะถูกเติมลงในเชื้อเพลิงโดยตรงในรูปของสารเติมแต่งที่เป็นโลหะ
สารเติมแต่ง: โดยทั่วไปแล้วสารประกอบออร์แกโนเมทัลลิกของซีเรียมหรือเหล็ก
Principle: After combustion, metal particles from the additive enter the DPF with the exhaust gas and embed uniformly into the collected soot layer. ในระหว่างการฟื้นฟู อนุภาคโลหะเหล่านี้จะทำหน้าที่เป็นตัวเร่งปฏิกิริยา ส่งผลให้อุณหภูมิออกซิเดชันของเขม่าลดลงอย่างมาก (ลงไปที่ ~450°C)
ข้อดี: ตัวเร่งปฏิกิริยาผสมกับเขม่าอย่างเท่าเทียมกัน ทำให้มั่นใจได้ถึงการสัมผัสที่เพียงพอและประสิทธิภาพการฟื้นฟูสูง
Disadvantages: Requires additional additive storage and injection systems, increases costs, and metal oxide ash residues accumulate in the DPF, necessitating periodic cleaning.
3. ตัวเร่งปฏิกิริยา DPF
นี่เป็นแนวคิดที่สับสนง่ายแต่สำคัญ It refers to integrating DOC functionality and DPF functionality into a single component, i.e., applying a high-dose oxidation catalyst (such as platinum or palladium) at the inlet of the DPF.
ฟังก์ชัน: สามารถออกซิไดซ์ CO และ HC ได้เหมือนกับ DOC และสร้าง NO₂ สำหรับการฟื้นฟูแบบพาสซีฟ ขณะเดียวกันก็จับอนุภาคเช่น DPF ได้ด้วย
การใช้งาน: ใช้กันทั่วไปในระบบบำบัดหลังขนาดกะทัดรัดที่มีพื้นที่จำกัด

กลยุทธ์การฟื้นฟู DPF
การมีอยู่ของตัวเร่งปฏิกิริยา DPF ช่วยให้เกิดกลยุทธ์การฟื้นฟูต่อไปนี้:
1. การฟื้นฟูแบบพาสซีฟ
Process: During normal vehicle operation, when the exhaust temperature reaches a certain level (e.g., during highway cruising), the DPF catalyst continuously generates NO₂, which steadily oxidizes the accumulated soot.
ลักษณะเฉพาะ: กระบวนการนี้ผู้ขับขี่มองไม่เห็นและเป็นวิธีการฟื้นฟูที่ต้องการมากที่สุด อย่างไรก็ตาม จำเป็นต้องมีอุณหภูมิไอเสียที่เพียงพอและการประสานงานกับ DOC อัปสตรีมเพื่อจ่าย NO₂
2. การฟื้นฟูแบบแอคทีฟ
Process: When the vehicle’s onboard computer detects via the differential pressure sensor that the DPF is sufficiently clogged and passive regeneration is not possible, the system intervenes actively.
Intervention Methods: By delaying fuel injection or performing post-injection, unburned fuel enters the DOC, undergoes oxidation, and produces high-temperature exhaust above 600°C, which is then directed to the DPF, allowing soot to rapidly oxidize with oxygen at high temperatures.
บทบาทของตัวเร่งปฏิกิริยา: ในโหมดนี้ เขม่าสามารถถูกเผาไหม้ได้แม้จะไม่มีตัวเร่งปฏิกิริยาที่อุณหภูมิสูงก็ตาม อย่างไรก็ตาม การมีอยู่ของตัวเร่งปฏิกิริยาจะช่วยลดอุณหภูมิในการสร้างใหม่ที่ต้องการ ลดเวลาในการสร้างใหม่ และลดการใช้เชื้อเพลิง
3. การฟื้นฟูบริการ
Process: If the vehicle is consistently operated under short-distance or low-speed conditions, preventing completion of active regeneration, specialized equipment must be used by service personnel to perform forced regeneration.

ความท้าทายและข้อควรพิจารณาที่สำคัญ
1. การสะสมของเถ้า: สารเติมแต่งจากน้ำมันเครื่อง (เช่น แคลเซียม สังกะสี ฟอสฟอรัส ซัลเฟอร์ ฯลฯ) จะทำให้เกิดเถ้าที่ไม่ติดไฟเมื่อการเผาไหม้ เถ้าจะอุดตันช่อง DPF อย่างถาวร ส่งผลให้แรงดันย้อนกลับเพิ่มขึ้นทีละน้อย This is the ultimate limiting factor for DPF lifespan and requires periodic disassembly, cleaning, or replacement (typically after several hundred thousand kilometers).
2. พิษของตัวเร่งปฏิกิริยา: สารเช่นกำมะถันและฟอสฟอรัสสามารถทำให้เป็นพิษต่อการเคลือบตัวเร่งปฏิกิริยาบน DPF ซึ่งจะลดการทำงานของตัวเร่งปฏิกิริยา
3. การจัดการความร้อน: การควบคุมอุณหภูมิระหว่างการฟื้นฟูที่ใช้งานอยู่ถือเป็นสิ่งสำคัญ อุณหภูมิที่มากเกินไปอาจทำให้ซับสเตรต DPF ละลายหรือแตกร้าวเนื่องจากความเครียดจากความร้อน
4.คุณภาพน้ำมันเชื้อเพลิง: เชื้อเพลิงที่มีกำมะถันสูงสามารถลดประสิทธิภาพของตัวเร่งปฏิกิริยาอย่างรุนแรง และสร้างเถ้าซัลเฟตเพิ่มขึ้น
