เปรียบเทียบเครื่องฟอกไอเสียเชิงเร่งปฏิกิริยาสามทาง: เอาชนะระบบสองทาง, DOC และ SCR ได้อย่างไร

ใต้พื้นรถที่ใช้น้ำมันเบนซินส่วนใหญ่จะมีส่วนประกอบที่ทำงานทางเคมีแยกกันสามงานในคราวเดียว และจะทำงานได้อย่างถูกต้องภายในช่วงสภาวะเครื่องยนต์ที่แคบเท่านั้น หน้าต่างการทำงานที่แคบนั้นเป็นสาเหตุที่แท้จริง เครื่องฟอกไอเสียเชิงเร่งปฏิกิริยาสามทาง ดูแตกต่างไปมากทั้งบนกระดาษและในทางปฏิบัติ จากตัวเร่งปฏิกิริยาออกซิเดชันที่ใช้ในรถยนต์ดีเซลหรือตัวแปลงสองทางที่พบในเครื่องยนต์รุ่นเก่าและเครื่องยนต์ขนาดเล็กบางรุ่น การเปรียบเทียบแบบเคียงข้างกันทำให้เห็นได้ชัดเจนว่าเหตุใดผู้ผลิตรถยนต์จึงกำหนดมาตรฐานในการออกแบบไอเสียแบบสามทางสำหรับไอเสียจากน้ำมันเบนซิน และเหตุใดจึงไม่เพียงเป็นทางเลือก "เวอร์ชันที่ดีกว่า" เท่านั้น แต่ยังช่วยแก้ปัญหาที่แตกต่างออกไป

ตัวแปลงสามทางแปลงอะไรได้จริง

ชื่อนี้หมายถึงปฏิกิริยาที่เกิดขึ้นพร้อมๆ กัน 3 ปฏิกิริยาที่เกิดขึ้นทั่วทั้งวอชโค้ตของตัวเร่งปฏิกิริยา ไม่ใช่ 3 ระยะที่แยกจากกัน ภายในสารตั้งต้นแบบรังผึ้ง แพลตตินัมและแพลเลเดียมจะออกซิไดซ์คาร์บอนมอนอกไซด์ให้เป็นคาร์บอนไดออกไซด์ และไฮโดรคาร์บอนที่ไม่ถูกเผาไหม้ไปในน้ำและ CO2 ในขณะที่โรเดียมจะลดไนโตรเจนออกไซด์กลับคืนสู่ไนโตรเจนและออกซิเจนไปพร้อมๆ กัน ปฏิกิริยาทั้งสามจะทำงานอย่างมีประสิทธิภาพก็ต่อเมื่อเครื่องยนต์ทำงานที่หรือใกล้อัตราส่วนปริมาณอากาศต่อเชื้อเพลิงเท่ากับ 14.7:1 เท่านั้น

หน้าต่างแคบนั้นได้รับการดูแลโดยเซ็นเซอร์ออกซิเจนของเครื่องยนต์และระบบควบคุมเชื้อเพลิง ซึ่งจะปรับจังหวะของหัวฉีดอย่างต่อเนื่องในวงจรป้อนกลับที่แน่นหนา ซึ่งมักจะหลายสิบครั้งต่อวินาที ก้าวออกจากช่วงนั้น — รวยหรือน้อยนานกว่าสองสามวินาที — และประสิทธิภาพการแปลงของมลพิษอย่างน้อยหนึ่งในสามลดลงอย่างรวดเร็ว

สามทางกับสองทาง: ทำไมโรเดียมจึงเป็นเส้นแบ่ง

เครื่องฟอกไอเสียเชิงเร่งปฏิกิริยาแบบสองทางจะมีเฉพาะแพลตตินัมและแพลเลเดียมเท่านั้น พวกเขาออกซิไดซ์คาร์บอนมอนอกไซด์และไฮโดรคาร์บอนได้อย่างมีประสิทธิภาพแต่ไม่ได้ทำอะไรกับไนโตรเจนออกไซด์ เนื่องจากการลด NOx ต้องใช้เคมีของโรเดียม ไม่ใช่เคมีออกซิเดชันเลย คอนเวอร์เตอร์แบบสองทางเป็นมาตรฐานสำหรับรถยนต์ที่ใช้น้ำมันเบนซิน ก่อนที่กฎระเบียบ NOx ที่เข้มงวดยิ่งขึ้นจะเกิดขึ้นในช่วงปี 1980 และ 1990 และยังคงใช้อยู่ในปัจจุบันกับเครื่องยนต์ขนาดเล็ก รถจักรยานยนต์ และเครื่องยนต์ดีเซลบางรุ่น ซึ่ง NOx ถูกควบคุมโดยระบบดาวน์สตรีมที่แยกจากกันแทน

• การจัดการ NOx: ตัวแปลงสามทางลด NOx โดยตรง ตัวแปลงสองทางไม่ได้สัมผัสเลย
• การสัมผัสต้นทุนโลหะ: ในอดีตโรเดียมมีการซื้อขายที่ราคาต่อออนซ์ของแพลตตินัมหลายครั้ง ดังนั้นตัวแปลงสามทางจึงมีต้นทุนวัตถุดิบที่สูงขึ้นอย่างมีนัยสำคัญ โดยเฉพาะอย่างยิ่งในช่วงที่ราคาโรเดียมพุ่งสูงขึ้น
• พอดีตามกฎระเบียบ: มาตรฐานการปล่อยก๊าซเรือนกระจกสำหรับงานเบาสมัยใหม่ในตลาดหลักๆ ส่วนใหญ่ไม่สามารถตอบสนองได้ด้วยตัวแปลงสองทางเพียงอย่างเดียว — จำเป็นต้องมีหน่วยสามทาง (หรือตัวแปลงสามทางที่จับคู่กับตัวกรองอนุภาค) มีผลบังคับใช้

ตัวแปลงสามทางเทียบกับตัวเร่งปฏิกิริยาออกซิเดชันดีเซล

ตัวเร่งปฏิกิริยาออกซิเดชันดีเซล (DOC) มีลักษณะภายนอกคล้ายคลึงกัน นั่นคือสารตั้งต้นแบบรังผึ้งในกระป๋องโลหะ แต่ในทางปฏิบัติแล้ว มีลักษณะใกล้เคียงกับคอนเวอร์เตอร์แบบสองทางมากกว่าแบบสามทาง เครื่องยนต์ดีเซลทำงานแบบประหยัด (อากาศส่วนเกิน) เกือบตลอดเวลา ซึ่งทำให้เคมีในการลด NOx ของโรเดียมไม่มีประสิทธิภาพในสภาพแวดล้อมนั้น มีออกซิเจนมากเกินไปสำหรับปฏิกิริยารีดักชั่นเพื่อดำเนินการแบบเดียวกับที่เกิดขึ้นในกระแสไอเสียของน้ำมันเบนซินปริมาณสัมพันธ์ ดังนั้นระบบดีเซลจะจัดการออกซิเดชันของ CO และ HC ผ่าน DOC และจัดการ NOx แยกกัน ซึ่งโดยปกติจะผ่านการลดตัวเร่งปฏิกิริยาแบบเลือกสรร (SCR) หรือการหมุนเวียนก๊าซไอเสีย (EGR)

การเปรียบเทียบแบบเคียงข้างกัน

นี่เป็นความแตกต่างทางโครงสร้าง ไม่ใช่ความแตกต่างด้านคุณภาพ การใส่ตัวแปลงสามทางบนกระแสไอเสียดีเซลจะไม่ทำงาน เนื่องจากออกซิเจนส่วนเกินคงที่ในไอเสียดีเซลจะป้องกันไม่ให้ปฏิกิริยารีดักชันครึ่งหนึ่งของปฏิกิริยาสามทางเกิดขึ้นเลย โดยไม่คำนึงถึงการโหลดตัวเร่งปฏิกิริยา

ตัวแปลงสามทางเทียบกับ SCR สำหรับการควบคุม NOx

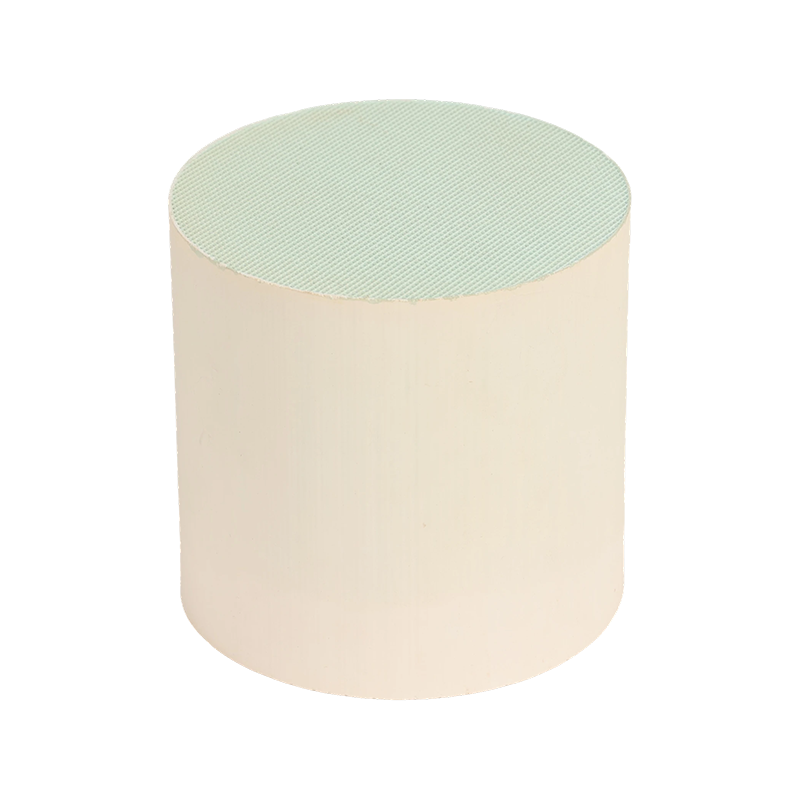

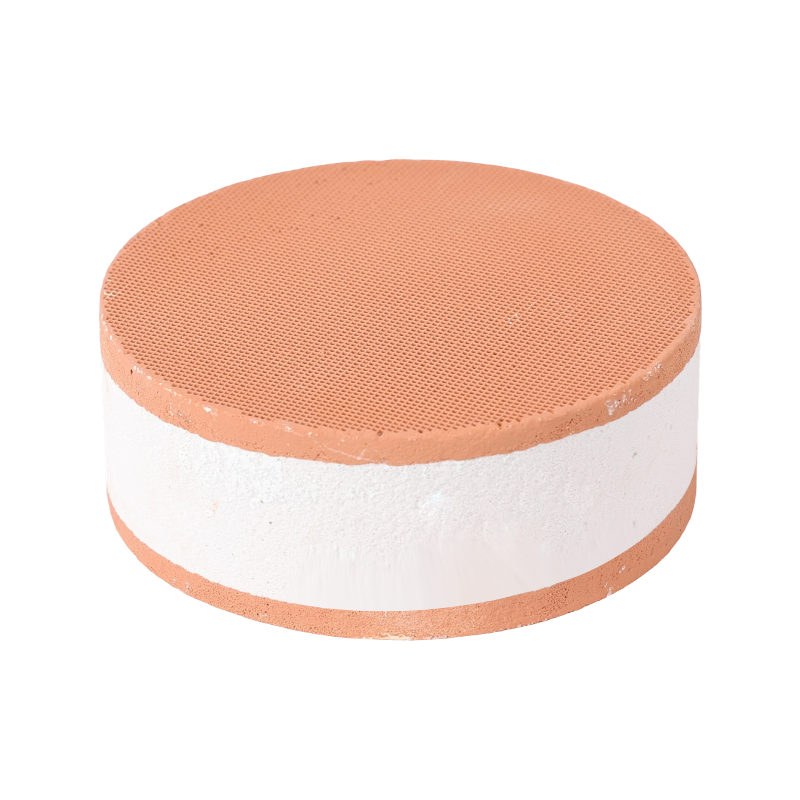

การลดตัวเร่งปฏิกิริยาแบบเลือกใช้วิธีการทางเคมีที่แตกต่างอย่างสิ้นเชิงกับ NOx: โดยจะฉีดของเหลวที่มียูเรียเข้าไปในกระแสไอเสีย ซึ่งจะแตกตัวเป็นแอมโมเนียและทำปฏิกิริยากับ NOx บนตัวเร่งปฏิกิริยาที่แยกจากกันเพื่อสร้างไนโตรเจนและน้ำ SCR สามารถบรรลุอัตราการลด NOx ได้มากกว่า 90% แม้ภายใต้สภาวะการเผาไหม้น้อย ซึ่งเคมีโรเดียมของคอนเวอร์เตอร์สามทางจะไม่ทำงาน

เครื่องยนต์เบนซินไดเร็กอินเจคชันรุ่นใหม่บางรุ่นที่ทำงานแบบประหยัดภายใต้สภาวะโหลดบางอย่างได้เริ่มจับคู่ตัวแปลงสามทางสำหรับการทำงานเชิงปริมาณสัมพันธ์กับตัวดัก NOx แบบลีนหรือหน่วย SCR ขนาดเล็กสำหรับเงื่อนไขที่เครื่องยนต์ทำงานแบบลีนในช่วงสั้นๆ ซึ่งเป็นแนวทางแบบไฮบริดที่ยืมมาจากทั้งสองกลยุทธ์ แทนที่จะเลือกอย่างใดอย่างหนึ่งเพียงอย่างเดียว

โหมดความล้มเหลวและสิ่งที่ทำให้อายุการใช้งานสั้นลง

โดยทั่วไปแล้วตัวแปลงสามทางจะมีอายุการใช้งาน 100,000–150,000 ไมล์ภายใต้สภาวะปกติ แต่รูปแบบความล้มเหลวหลายรูปแบบแสดงให้เห็นอย่างไม่เป็นสัดส่วนเมื่อเปรียบเทียบกับตัวเร่งปฏิกิริยาที่มีเฉพาะออกซิเดชันเท่านั้น โดยส่วนใหญ่เป็นเพราะปฏิกิริยาสามทางไวต่อการปนเปื้อนและความร้อนสุดขั้วมากกว่า

• ดริฟท์เซ็นเซอร์ออกซิเจน: เนื่องจากตัวแปลงขึ้นอยู่กับช่องอากาศ-เชื้อเพลิงที่คับแคบ เซ็นเซอร์ออกซิเจนต้นทางที่ล้มเหลวสามารถดันเครื่องยนต์ให้เต็มหรือเข้าโค้งได้นานพอที่จะทำให้ตัวเร่งปฏิกิริยาเสื่อมสภาพก่อนเวลาอันควร ซึ่งเป็นสิ่งที่สำคัญน้อยกว่ามากสำหรับการออกแบบเฉพาะออกซิเดชันเท่านั้นและมีความทนทานที่กว้างกว่า
• การปนเปื้อนของน้ำหล่อเย็นหรือน้ำมัน: ซิลิคอนจากการรั่วไหลของสารหล่อเย็นหรือฟอสฟอรัสจากการเผาไหม้น้ำมันสามารถเคลือบเสื้อโค้ทและทำให้พื้นผิวของตัวเร่งปฏิกิริยาเป็นพิษได้ ซึ่งขัดขวางปฏิกิริยาที่ต้องอาศัยโลหะมีค่าทั้งสามชนิดที่ถูกสัมผัสออก
• ความร้อนสูงเกินไปจากไฟติดผิด: เชื้อเพลิงที่ยังไม่เผาไหม้ไปถึงคอนเวอร์เตอร์จะติดไฟอยู่ข้างใน และเนื่องจากซับสเตรตสามทางกำลังทำเคมีพร้อมกันมากกว่า ความร้อนสูงเกินไปอย่างต่อเนื่องจึงสลายตัวเร็วกว่าตัวเร่งปฏิกิริยาออกซิเดชันที่ง่ายกว่า

การวินิจฉัยและตรวจสอบประสิทธิภาพของตัวแปลง

วิธีการวินิจฉัยส่วนใหญ่จะเปรียบเทียบการอ่านค่าเซ็นเซอร์ออกซิเจนก่อนและหลังตัวแปลง ในระบบสามทางที่ทำงานอย่างถูกต้อง เซ็นเซอร์หลังคอนเวอร์เตอร์ควรแสดงสัญญาณที่ราบเรียบกว่าและมีการสั่นน้อยกว่าเซ็นเซอร์พรีคอนเวอร์เตอร์ เนื่องจากตัวเร่งปฏิกิริยาจะปรับการแกว่งตัวของแรง/น้อยให้เรียบพร้อมกับการแปลงสารมลพิษ สัญญาณหลังการแปลงที่สะท้อนสัญญาณก่อนการแปลงอย่างใกล้ชิดเป็นหนึ่งในตัวบ่งชี้ที่เชื่อถือได้มากขึ้นว่าประสิทธิภาพการแปลงลดลง ไม่ว่ารหัสข้อบกพร่องที่เก็บไว้จะระบุไว้อย่างไร

ข้อควรพิจารณาหลังการขายและการเปลี่ยนทดแทน

คอนเวอร์เตอร์สามทางทดแทนบางรุ่นอาจมีการบรรทุกโลหะมีค่าเหมือนกัน แม้ว่าจะพอดีกับยานพาหนะคันเดียวกันก็ตาม โดยทั่วไปหน่วยที่รับน้ำหนักมากจะดับเร็วขึ้นและคงประสิทธิภาพไว้นานขึ้น ในขณะที่หน่วยที่มีราคาต่ำกว่าซึ่งตรงตามเกณฑ์ทางกฎหมายขั้นต่ำเท่านั้นอาจผ่านการทดสอบการปล่อยมลพิษเบื้องต้น แต่จะลดลงเร็วกว่าภายใต้สภาพการขับขี่จริง ในกรณีที่กฎระเบียบอนุญาตให้มีทางเลือกระหว่างหน่วยหลังการขายที่เทียบเท่ากับ OEM และมาตรฐาน ข้อกำหนดการโหลด — โลหะมีค่าเป็นกรัมต่อลูกบาศก์ฟุตของซับสเตรต — เป็นจุดเปรียบเทียบที่มีประโยชน์มากกว่าราคาเพียงอย่างเดียว
