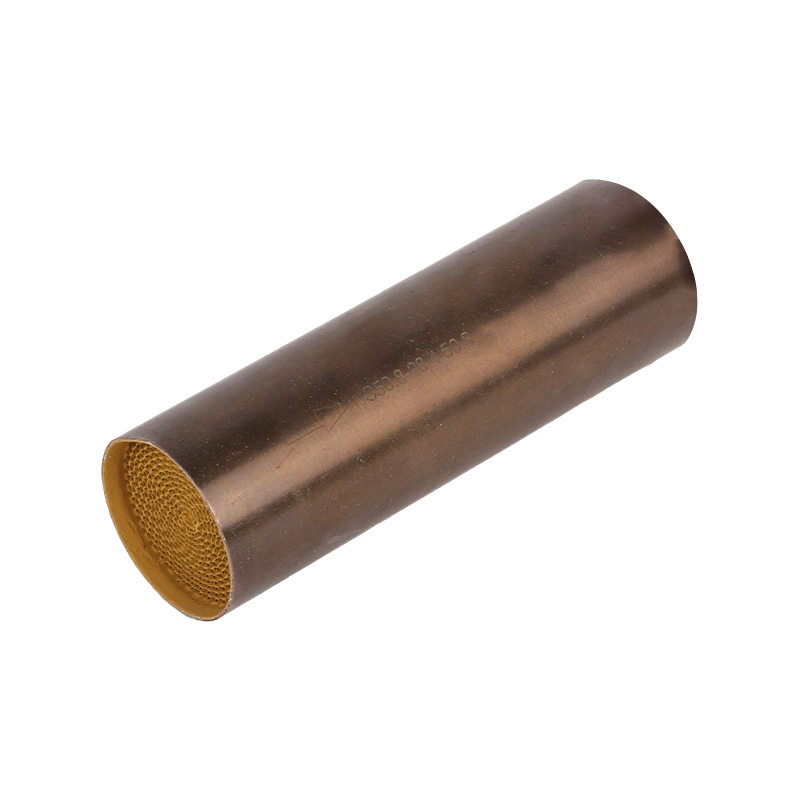

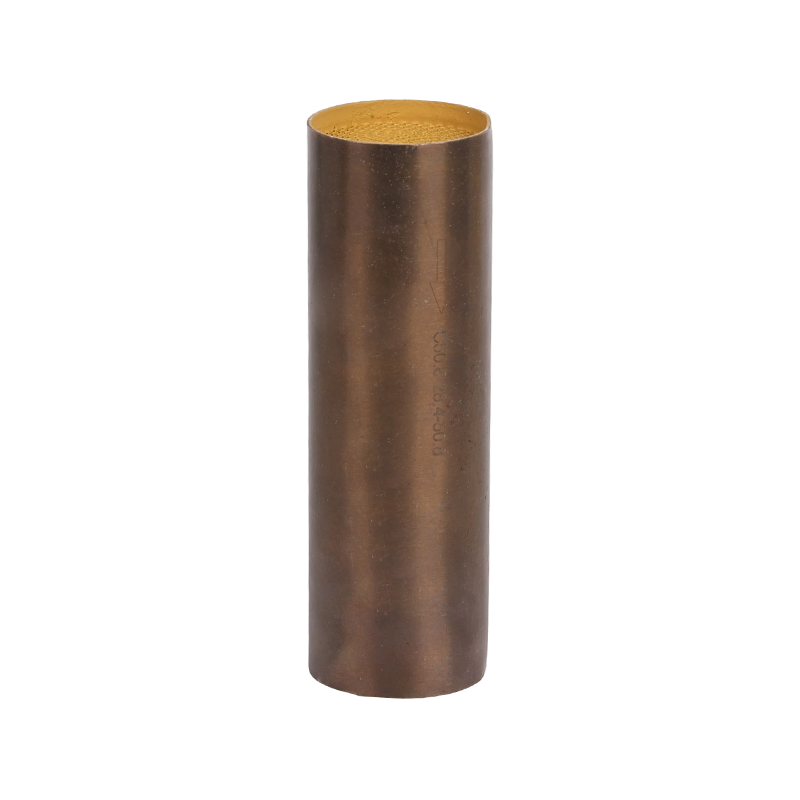

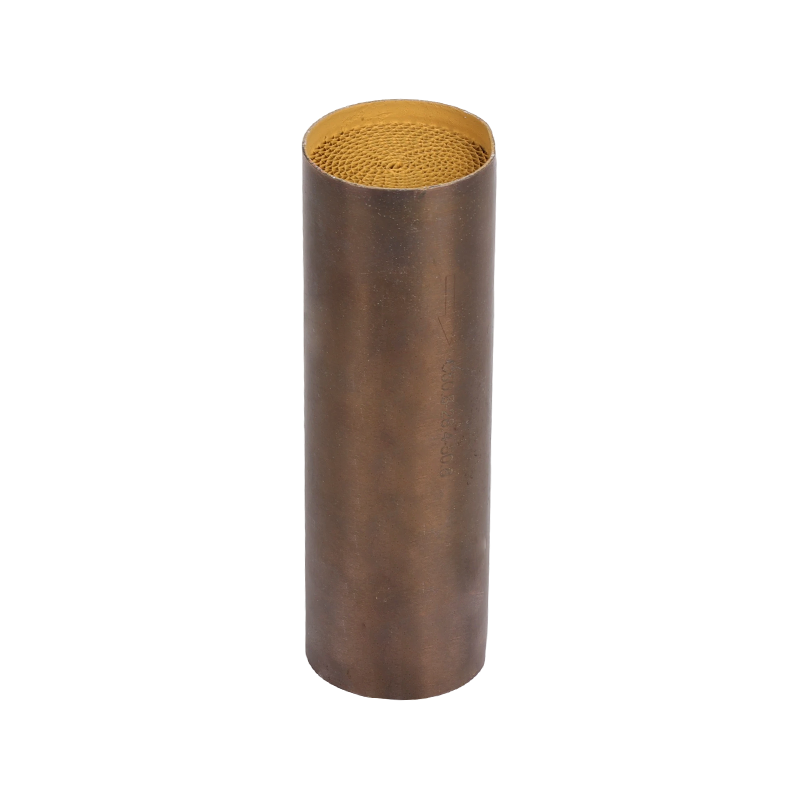

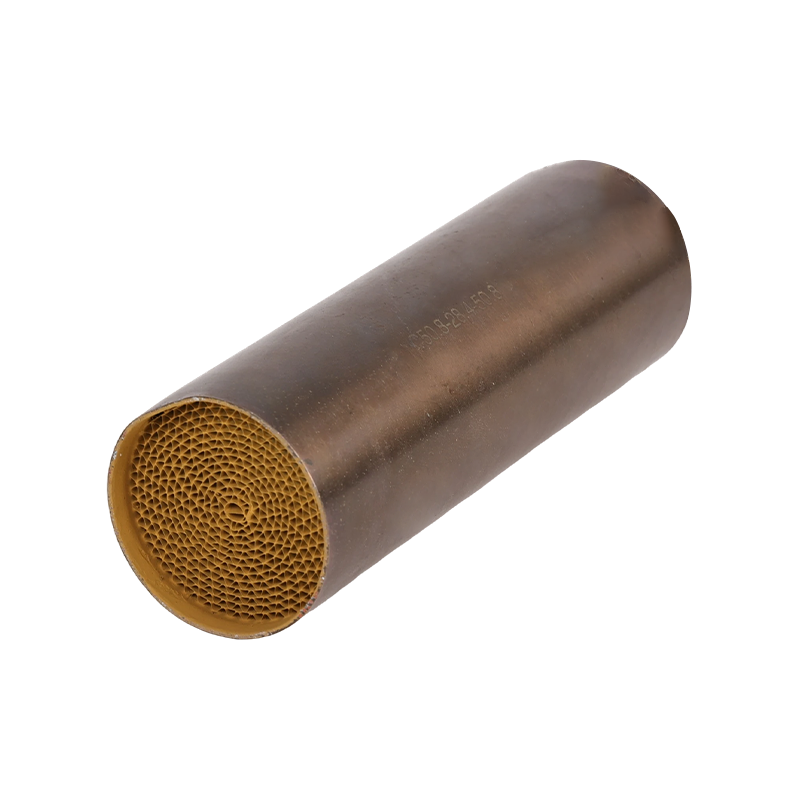

พื้นผิวโลหะขนาดเล็ก

โครงสร้างหลักและกระบวนการผลิต
1. วัสดุพื้นผิว
วัสดุฐาน: โดยทั่วไปทำจากฟอยล์โลหะผสม Fe-Cr-Al (เหล็ก-โครเมียม-อลูมิเนียม) ซึ่งเป็นโลหะผสมพิเศษที่ทนต่ออุณหภูมิสูง
คุณสมบัติที่สำคัญ:
ความต้านทานต่อออกซิเดชันที่อุณหภูมิสูง: ที่อุณหภูมิสูง พื้นผิวโลหะผสมจะก่อตัวเป็นฟิล์มป้องกัน α-alumina (α-Al₂O₃) หนาแน่น ซึ่งป้องกันการเกิดออกซิเดชันและการกัดกร่อนของซับสเตรตเพิ่มเติม
ทนความร้อนได้ดีเยี่ยม: วัสดุสามารถทนต่ออุณหภูมิที่สูงกว่า 1,000°C เป็นเวลานาน
ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนที่ควบคุม: โดยการเพิ่มธาตุโลหะผสม ทำให้สามารถปรับค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนอย่างละเอียดเพื่อปรับปรุงความเสถียรของโครงสร้าง
2. กระบวนการผลิต
การประมวลผลฟอยล์: ฟอยล์โลหะผสม Fe-Cr-Al ถูกรีดตามความหนาที่ต้องการ โดยทั่วไปจะอยู่ระหว่าง 0.03 มม. ถึง 0.08 มม.

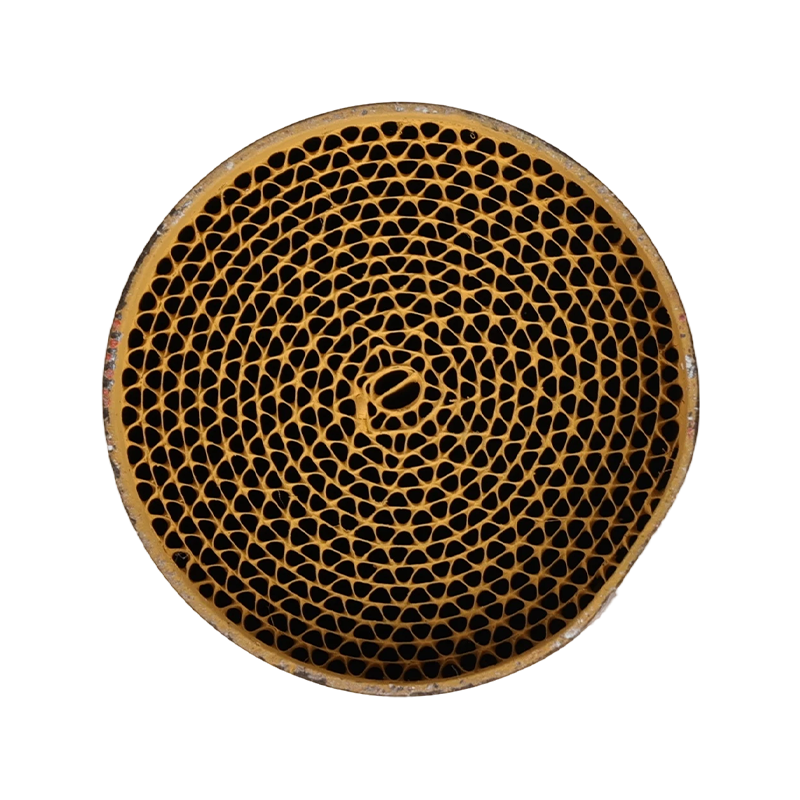

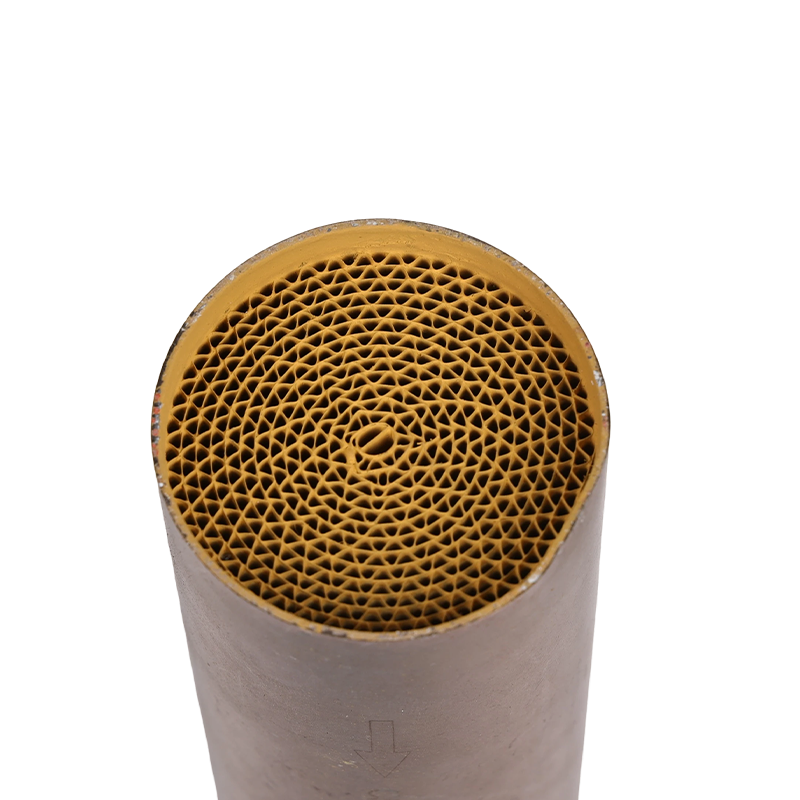

การขึ้นรูปและการเชื่อม: ฟอยล์จะถูกสลับรูปทรงเป็นชั้นลูกฟูกและชั้นแบน จากนั้นจึงพันเป็นโครงสร้างทรงกระบอกหรือวงรี จุดสัมผัสถูกเชื่อมเข้าด้วยกันด้วยการบัดกรีแข็งที่อุณหภูมิสูง ทำให้เกิดเป็นเสาหินแบบรวงผึ้งที่แข็งแกร่งพร้อมช่องคู่ขนานจำนวนมาก
การเคลือบผิว: เนื่องจากพื้นผิวโลหะมีความเรียบและไม่มีปฏิกิริยาทางเคมี การยึดเกาะของการเคลือบโดยตรงจึงทำได้ยาก ดังนั้นพื้นผิวฟอยล์จึงผ่านการปรับสภาพล่วงหน้า (โดยทั่วไปคือการเกิดออกซิเดชันหรือการพ่นทรายที่อุณหภูมิสูง) เพื่อสร้างพื้นผิวที่ขรุขระด้วยกล้องจุลทรรศน์ หรืออาจสร้างชั้นอลูมิไนซ์ไว้ล่วงหน้าเพื่อเพิ่มการยึดเกาะของชั้น Washcoat

ข้อดีที่โดดเด่นของพื้นผิวโลหะ
เมื่อเปรียบเทียบกับพื้นผิวเซรามิก Cordierite แบบดั้งเดิม พื้นผิวโลหะมีข้อดีที่โดดเด่นดังต่อไปนี้:
1. ความแข็งแรงทางกลที่ยอดเยี่ยมและความต้านทานแรงกระแทก
ข้อดี: พื้นผิวโลหะไม่แตกร้าวเนื่องจากการสั่นสะเทือน ความเค้นจากความร้อน หรือแรงกระแทกทางกายภาพ ต่างจากเซรามิกตรง ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระดับสูง
การใช้งาน: เหมาะสำหรับสภาพแวดล้อมการทำงานที่รุนแรง เช่น รถจักรยานยนต์ ยานพาหนะออฟโรด และเครื่องจักรในการก่อสร้าง
2. ความหนาของผนังบางมากและมวลความร้อนต่ำ
ความหนาของผนัง: ฟอยล์โลหะสามารถบางได้ถึง 0.03 มม. ในขณะที่พื้นผิวเซรามิกมักจะมีความหนาของผนัง 0.1–0.15 มม.
ข้อดี:
แรงดันต้านต่ำ: ผนังที่บางกว่าช่วยให้การไหลของไอเสียราบรื่นขึ้นและมีความต้านทานต่ำ ซึ่งส่งผลดีต่อกำลังเครื่องยนต์
การปิดไฟอย่างรวดเร็ว: เนื่องจากมวลความร้อนต่ำและการให้ความร้อนอย่างรวดเร็วของผนังโลหะบาง ตัวเร่งปฏิกิริยาจึงสามารถเข้าถึงอุณหภูมิการปิดไฟได้ภายในไม่กี่วินาทีหลังจากสตาร์ทเย็น คุณลักษณะนี้มีความสำคัญอย่างยิ่งต่อการลดการปล่อยก๊าซเรือนกระจกในระหว่างขั้นตอนการสตาร์ทขณะเครื่องเย็น ซึ่งเป็นช่วงเวลาที่สำคัญที่สุดในการควบคุมการปล่อยก๊าซเรือนกระจก
3. การนำความร้อนที่ดีเยี่ยม
ข้อดี: ความร้อนสามารถถ่ายเทไปทั่วซับสเตรตได้อย่างรวดเร็ว ทำให้มั่นใจในการกระจายอุณหภูมิที่สม่ำเสมอ และป้องกันความร้อนสูงเกินไปในท้องถิ่นที่อาจนำไปสู่การเผาตัวเร่งปฏิกิริยาและการปิดใช้งาน การถ่ายเทความร้อนที่เพิ่มขึ้นทั่วทั้งซับสเตรตยังส่งเสริมการงอกใหม่และเร่งปฏิกิริยาตัวเร่งปฏิกิริยา
4. ความต้านทานแรงกระแทกด้วยความร้อนที่เหนือกว่า
ข้อได้เปรียบ: พื้นผิวโลหะสามารถทนต่อความผันผวนของอุณหภูมิอย่างกะทันหันในระบบไอเสีย เช่น การเปลี่ยนแปลงอย่างรวดเร็วจากการขับขี่ด้วยความเร็วสูงไปเป็นรอบเดินเบา หรือในระหว่างการฟื้นฟู DPF โดยไม่เกิดความเสียหายต่อโครงสร้าง
5. ความยืดหยุ่นในการออกแบบสูง
ข้อดี: แผ่นฟอยล์โลหะสามารถพันเป็นรูปทรงต่างๆ ได้ (เช่น หน้าตัดทรงกรวยหรือไม่เป็นวงกลม) ช่วยให้ใช้พื้นที่ไอเสียไม่สม่ำเสมอได้ดีขึ้น และช่วยให้ออกแบบระบบที่กะทัดรัดยิ่งขึ้น

ข้อเสียและความท้าทายของพื้นผิวโลหะ
1. ต้นทุนสูง: การใช้วัสดุโลหะผสมพิเศษและกระบวนการผลิตที่ซับซ้อน โดยเฉพาะการบัดกรี ทำให้พื้นผิวโลหะมีราคาแพงกว่าพื้นผิวเซรามิกอย่างมาก
2. ความท้าทายในการยึดเกาะของการเคลือบ: การดูแลให้วอชโค้ตเกาะติดกับพื้นผิวโลหะอย่างแน่นหนา ขณะเดียวกันก็รักษาความทนทานภายใต้การหมุนเวียนความร้อนและการสั่นสะเทือนที่รุนแรง ถือเป็นความท้าทายทางเทคนิคที่สำคัญระหว่างการผลิต
3. ขีดจำกัดการเกิดออกซิเดชันที่อุณหภูมิสูง: แม้ว่าพื้นผิวโลหะจะต้านทานความร้อนได้ดีเยี่ยม แต่การสัมผัสกับอุณหภูมิที่สูงมากเป็นเวลานานอาจทำให้ชั้นปกป้องออกไซด์เสื่อมสภาพ ส่งผลให้เกิดออกซิเดชันของพื้นผิวหรือเป็นผง เป็นผลให้อุณหภูมิการทำงานต่อเนื่องสูงสุดโดยทั่วไปยังคงต่ำกว่าวัสดุเซรามิกเกรดดี

สถานการณ์การใช้งานหลัก
เนื่องจากข้อดีและข้อจำกัดที่กล่าวมาข้างต้น พื้นผิวโลหะจึงไม่สามารถใช้ได้ในระดับสากล แต่ทำงานได้ดีเป็นพิเศษในพื้นที่เฉพาะที่สามารถใช้จุดแข็งได้อย่างเต็มที่:
1. ตัวเร่งปฏิกิริยารถจักรยานยนต์
ความต้องการ: เครื่องยนต์ของรถจักรยานยนต์สร้างการสั่นสะเทือนที่รุนแรง มีพื้นที่ติดตั้งจำกัด และมีความไวสูงต่อน้ำหนักและแรงดันย้อนกลับของไอเสีย
การจับคู่: ความแข็งแรงสูง ลักษณะน้ำหนักเบา ความต้านทานการสั่นสะเทือน และการออกแบบที่ยืดหยุ่นของพื้นผิวโลหะ ทำให้พื้นผิวเหล่านี้เหมาะอย่างยิ่งสำหรับสภาวะเหล่านี้
2. ตัวเร่งปฏิกิริยาแบบโคลสคัปปลิ้ง
ข้อกำหนด: เพื่อให้บรรลุประสิทธิภาพการปล่อยไอเสียขณะสตาร์ทขณะเครื่องเย็นอย่างเหมาะสม จะมีการติดตั้งตัวเร่งปฏิกิริยาให้ใกล้กับท่อร่วมไอเสียของเครื่องยนต์มากที่สุด บริเวณนี้ประสบกับอุณหภูมิที่สูงมากและการเปลี่ยนแปลงอุณหภูมิอย่างรุนแรง
การจับคู่: ความสามารถในการปิดแสงอย่างรวดเร็วและความต้านทานการเปลี่ยนแปลงอุณหภูมิอย่างดีเยี่ยมของพื้นผิวโลหะ ทำให้พื้นผิวโลหะเหมาะอย่างยิ่งสำหรับการใช้งานแบบประกบกันอย่างใกล้ชิด ซึ่งมักใช้ร่วมกับตัวเร่งปฏิกิริยาเซรามิกหลักขั้นปลาย
3. รถยนต์สมรรถนะสูงและรถสปอร์ต
ข้อกำหนด: ยานพาหนะเหล่านี้ต้องการกำลังสูง (ต้องการแรงดันต้านต่ำ) และการตอบสนองของคันเร่งที่รวดเร็ว
เข้ากันได้: คุณลักษณะแรงดันต้านต่ำของพื้นผิวโลหะช่วยเพิ่มสมรรถนะและการตอบสนองของเครื่องยนต์ให้สูงสุด
4. ตัวเร่งปฏิกิริยาออกซิเดชันดีเซล (DOC)
ข้อกำหนด: เครื่องยนต์ดีเซลมีอุณหภูมิไอเสียค่อนข้างต่ำในระหว่างการสตาร์ทขณะเครื่องเย็น DOC จะต้องดับลงอย่างรวดเร็วเพื่อแปลง HC และ CO ในขณะที่สร้าง NO₂ เพื่อรองรับการฟื้นฟูแบบพาสซีฟของ DPF ดาวน์สตรีม
ตรงกัน: Metal DOCs เข้าถึงอุณหภูมิการทำงานได้รวดเร็วยิ่งขึ้น ซึ่งช่วยเพิ่มประสิทธิภาพโดยรวมของระบบควบคุมการปล่อยมลพิษ
5. ตัวเร่งปฏิกิริยารูปทรงแปรผันและตัวเก็บเสียงแบบรวม
ความต้องการ: ด้วยการใช้ประโยชน์จากความยืดหยุ่นของโครงสร้าง พื้นผิวโลหะสามารถรวมฟังก์ชันตัวเร่งปฏิกิริยาและการปิดเสียง หรือสร้างรูปทรงเพื่อปรับการไหลของก๊าซไอเสียให้เหมาะสม
