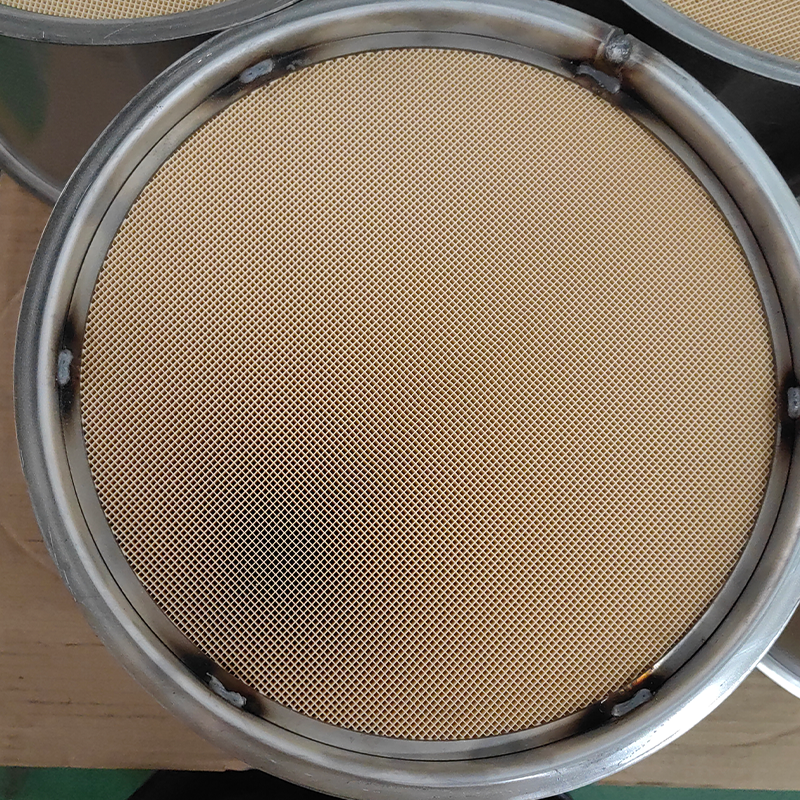

ชิ้นส่วนเชื่อมตัวเร่งปฏิกิริยาสามทาง (TWC)

ชุดประกอบแบบเชื่อมด้วยตัวเร่งปฏิกิริยาสามทาง (TWC) เป็นหนึ่งในองค์ประกอบหลักในระบบไอเสียของรถยนต์ และกระบวนการผลิตและคุณภาพส่งผลโดยตรงต่อประสิทธิภาพการปล่อยไอเสีย ความปลอดภัย และอายุการใช้งานของยานพาหนะ

1. ชุดเชื่อม TWC คืออะไร?
ชุดประกอบเชื่อม TWC ไม่ใช่ส่วนประกอบเดียว แต่เป็นโมดูลแบบรวมที่ประกอบด้วยชิ้นส่วนโลหะหลายชิ้นที่เชื่อมต่อเข้าด้วยกันผ่านกระบวนการเชื่อม วัตถุประสงค์หลักคือการจัดหาที่อยู่อาศัยและสภาพแวดล้อมการติดตั้งที่มั่นคงและมีประสิทธิภาพสำหรับตัวเร่งปฏิกิริยาโลหะมีค่า (แพลตตินัม แพลเลเดียม โรเดียม)
ชุดประกอบเชื่อม TWC ทั่วไปมักประกอบด้วยองค์ประกอบต่อไปนี้:
(1)เปลือกตัวเร่งปฏิกิริยา: โดยทั่วไปแล้วโครงสร้างสองชั้นโดยชั้นในจะเก็บสารตั้งต้นของตัวเร่งปฏิกิริยา ในขณะที่ชั้นนอกทำหน้าที่เป็นเกราะป้องกันความร้อน เพื่อเป็นฉนวนและการป้องกัน
(2) สารตั้งต้นตัวเร่งปฏิกิริยา: โดยทั่วไปแล้วจะเป็นตัวพาเซรามิกหรือโลหะแบบรังผึ้งที่เคลือบด้วยวัสดุตัวเร่งปฏิกิริยา
(3) เสื่อ: เสื่อ Intumescent ที่วางอยู่ระหว่างพื้นผิวและเปลือกเพื่อยึด หน่วง และปิดผนึก ป้องกันความเสียหายของพื้นผิวและการรั่วไหลของไอเสีย
(4) ท่อทางเข้า/ออก: ท่อที่เชื่อมต่อท่อร่วมไอเสียของเครื่องยนต์กับท่อไอเสีย
(5) หัวเซนเซอร์ออกซิเจน: ฐานที่ใช้สำหรับติดตั้งเซนเซอร์ออกซิเจนต้นน้ำและปลายน้ำ
(6)ไม้แขวน/ขายึด: ส่วนประกอบที่ใช้ในการยึดชุดเครื่องฟอกไอเสียทั้งหมดเข้ากับโครงรถ
ส่วนประกอบเหล่านี้ถูกเชื่อมเข้าด้วยกันเพื่อสร้างชุดเชื่อม TWC ที่สมบูรณ์

2. กระบวนการเชื่อมหลัก
เนื่องจากวัสดุเฉพาะที่ใช้ในชุดประกอบ TWC (ส่วนใหญ่เป็นเหล็กสเตนเลส) และข้อกำหนดที่เข้มงวด กระบวนการเชื่อมที่ใช้กันทั่วไปจึงรวมถึง:
(1) การเชื่อมแบบป้องกันแก๊ส
การเชื่อม MIG/MAG: วิธีการเชื่อมที่ใช้กันอย่างแพร่หลายที่สุด มีประสิทธิภาพสูงและมีความสามารถในการปรับตัวสูง Pulsed MIG มักใช้เพื่อให้ได้รอยเชื่อมที่สะอาดและกระเด็นต่ำ เหมาะสำหรับตะเข็บตามยาวของเปลือก ตะเข็บเส้นรอบวง และการเชื่อมแบบฉากยึด
การเชื่อม TIG: ให้คุณภาพการเชื่อมสูงและรูปลักษณ์ที่ดี แต่มีประสิทธิภาพน้อยกว่า โดยทั่วไปจะใช้กับข้อต่อชนแบบแผ่นบางและหัวเซนเซอร์ออกซิเจนที่ต้องการการปิดผนึกและรูปลักษณ์สูง
(2) การเชื่อมด้วยเลเซอร์
ข้อดี: การป้อนความร้อนต่ำ การเสียรูปน้อยที่สุด ความเร็วในการเชื่อมที่รวดเร็ว อัตราส่วนความลึกต่อความกว้างสูง และความสามารถอัตโนมัติสูง
การใช้งาน: ใช้กันมากขึ้นในการเชื่อมตะเข็บตามแนวยาวของเปลือก TWC ซึ่งเป็นทางเลือกแทนกระบวนการ MIG แบบดั้งเดิมเพื่อให้ได้ผลผลิตและคุณภาพการเชื่อมที่สูงขึ้น
(3) การเชื่อมด้วยพลาสม่า
คล้ายกับการเชื่อมด้วยเลเซอร์ เป็นวิธีการเชื่อมที่มีความหนาแน่นพลังงานสูงและสามารถใช้เป็นวิธีแก้ปัญหาทางเลือกในการใช้งานบางประเภทได้
(4) การเชื่อมจุดต้านทาน
ส่วนใหญ่ใช้สำหรับสิ่งที่แนบมาที่ไม่ปิดผนึกเช่นฉากยึดและไม้แขวนเสื้อ

3.ความท้าทายด้านเทคนิคและข้อกำหนดหลัก
(1) ความหนาแน่นของอากาศ: ข้อกำหนดพื้นฐานและสำคัญที่สุด การรั่วไหลเล็กน้อยอาจส่งผลให้:
การปล่อยก๊าซเรือนกระจกส่วนเกิน: ก๊าซไอเสียที่ไม่ผ่านการบำบัดจะหนีออกสู่ชั้นบรรยากาศโดยตรง
สัญญาณเซ็นเซอร์ออกซิเจนไม่ถูกต้อง: ส่งผลต่อการควบคุมอัตราส่วนอากาศต่อเชื้อเพลิง ส่งผลให้สิ้นเปลืองน้ำมันเชื้อเพลิงมากขึ้น และลดประสิทธิภาพของเครื่องยนต์
เสียงรบกวน: ทำให้เกิดเสียงรั่ว “เสียงฟู่” ที่เห็นได้ชัดเจน
(2) การควบคุมการเปลี่ยนรูปเนื่องจากความร้อน: ความร้อนจากการเชื่อมอาจทำให้เปลือกผนังบางเสียรูปได้ การเสียรูปมากเกินไปอาจส่งผลต่อความพอดีในการติดตั้งหรือทำให้แรงกดของแผ่นรองไม่เท่ากัน ส่งผลให้พื้นผิวเซรามิกเสียหาย ฟิกซ์เจอร์ ลำดับการเชื่อม และพารามิเตอร์กระบวนการที่เหมาะสมเป็นสิ่งจำเป็นในการควบคุมการบิดเบือน
(3) เชื่อมทนต่ออุณหภูมิสูงและทนต่อการกัดกร่อน:
อุณหภูมิการทำงานของ TWC สูงถึง 1,000°C ซึ่งต้องใช้การเชื่อมเพื่อทนต่อความล้าจากความร้อนและการเกิดออกซิเดชันในระยะยาว
ก๊าซไอเสียมีองค์ประกอบที่มีฤทธิ์กัดกร่อน เช่น ซัลเฟอร์และคลอรีน ดังนั้นการเชื่อมจะต้องตรงกับความต้านทานการกัดกร่อนของโลหะฐาน
(4) หลีกเลี่ยงการกระแทกจากความร้อนกับพื้นผิว:
พื้นผิวเซรามิกมีความไวสูงต่อการเปลี่ยนแปลงอุณหภูมิอย่างกะทันหัน การป้อนความร้อนที่มากเกินไปหรือเข้มข้นระหว่างการเชื่อมอาจทำให้เกิดรอยแตกขนาดเล็กหรือแตกหักได้ จำเป็นต้องมีการควบคุมอินพุตความร้อนและอัตราการทำความเย็นอย่างเข้มงวด
(5) ความเข้ากันได้ของวัสดุ:
ส่วนประกอบของ TWC มักใช้สเตนเลสชนิดพิเศษ (เช่น 409L, 439, 441) วัสดุตัวเติมจะต้องตรงกับคุณสมบัติของโลหะฐานเพื่อให้แน่ใจว่ามีความแข็งแรงทางกลในการเชื่อมและทนต่อการกัดกร่อน

4.การควบคุมและตรวจสอบคุณภาพ
เพื่อให้มั่นใจในความน่าเชื่อถือของชุดเชื่อม TWC จึงมีการตรวจสอบอย่างเข้มงวดระหว่างการผลิต:
(1) การตรวจสอบด้วยภาพในสายการผลิต: ระบบกล้องอัตโนมัติจะตรวจสอบลักษณะการเชื่อมเพื่อหารอยตัดด้านล่าง รอยกระเด็น ความเว้า และข้อบกพร่องอื่นๆ
(2) การทดสอบความหนาแน่นของอากาศ:
แมสสเปกโตรเมตรีฮีเลียม: ให้การตรวจจับการรั่วไหลที่มีความแม่นยำสูง และโดยทั่วไปใช้สำหรับการทดสอบหรือการสุ่มตัวอย่างในห้องปฏิบัติการ
วิธีสลายแรงดัน: ใช้กันทั่วไปในสายการผลิตโดยการเพิ่มแรงดันให้กับชุดประกอบและติดตามการเปลี่ยนแปลงแรงดันเพื่อตรวจสอบการรั่วไหล
(3) การตรวจสอบขนาด: ดำเนินการด้วยเกจหรือ CMM เพื่อให้แน่ใจว่าขนาดการติดตั้งที่สำคัญสอดคล้องกับข้อกำหนดการออกแบบ
(4) การทดสอบแบบไม่ทำลาย:
การตรวจสอบด้วยเอ็กซ์เรย์: ใช้เพื่อตรวจจับข้อบกพร่องของการเชื่อมภายใน เช่น ความพรุน การรวมตัวของตะกรัน หรือการเจาะที่ไม่สมบูรณ์
(5) การทดสอบแบบทำลายล้าง:
การวิเคราะห์ทางโลหะวิทยา: การตัดและตรวจสอบโครงสร้างจุลภาคของการเชื่อมเพื่อประเมินคุณภาพการเชื่อม
การทดสอบทางกล: การประเมินความแข็งแรงในการเชื่อม ความเหนียว และคุณสมบัติทางกลที่เกี่ยวข้อง

5. แนวโน้มการพัฒนา
(1)ระบบอัตโนมัติและความชาญฉลาด: การใช้หุ่นยนต์เชื่อมและสายการผลิตอัตโนมัติอย่างกว้างขวางช่วยเพิ่มประสิทธิภาพและความสม่ำเสมอ การผสานรวมวิชันซิสเต็มและเซ็นเซอร์ช่วยให้สามารถตรวจสอบแบบเรียลไทม์และควบคุมการเชื่อมแบบปรับเปลี่ยนได้
(2) การออกแบบน้ำหนักเบาและกะทัดรัด: การใช้เหล็กกล้าไร้สนิมประสิทธิภาพสูงที่บางกว่าและการออกแบบโครงสร้างที่ปรับให้เหมาะสมเพื่อลดน้ำหนักและประหยัดพื้นที่
(3) เทคโนโลยีการเชื่อมใหม่: เพิ่มการประยุกต์ใช้การเชื่อมด้วยเลเซอร์และการเชื่อมแบบไฮบริดด้วยเลเซอร์–อาร์คเพื่อประสิทธิภาพและคุณภาพที่สูงขึ้น
(4) การออกแบบแบบแยกส่วน: การรวม TWC เข้ากับ GPF, ท่อเก็บเสียง และส่วนประกอบอื่นๆ ให้เป็นหน่วยเชื่อมเดี่ยว ทำให้เกิดโมดูลการบำบัดไอเสียที่ซับซ้อนมากขึ้น
