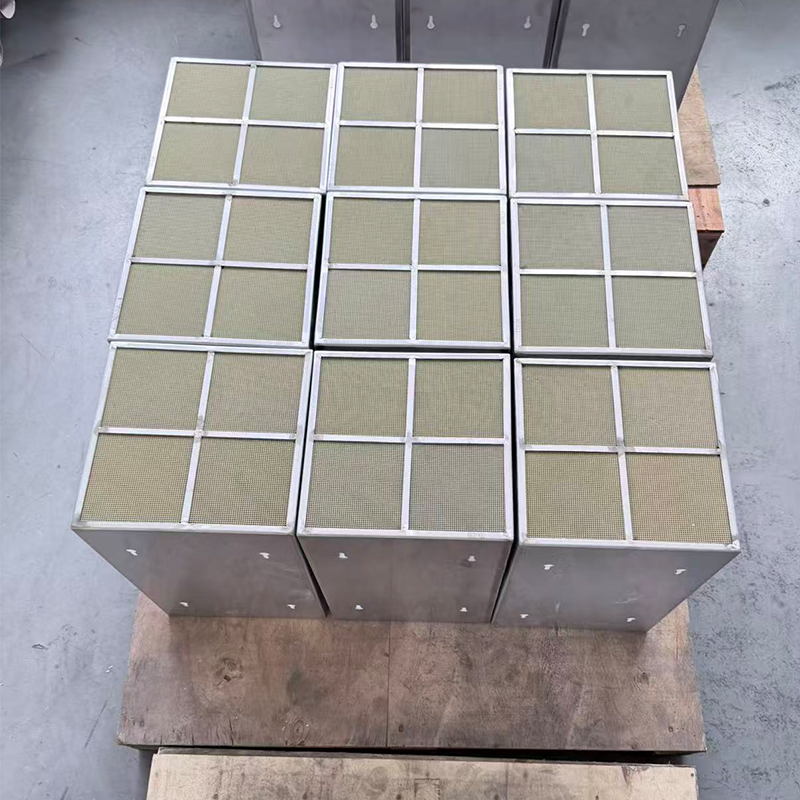

การเชื่อมที่รวบรวมการปล่อยก๊าซของคุณไว้ด้วยกัน: เจาะลึกทางเทคนิคในส่วนประกอบเครื่องฟอกไอเสียเชิงเร่งปฏิกิริยา

ข้อสรุปที่ไม่สามารถต่อรองได้: ความสมบูรณ์ของการเชื่อมกำหนดอายุการใช้งานของตัวเร่งปฏิกิริยา

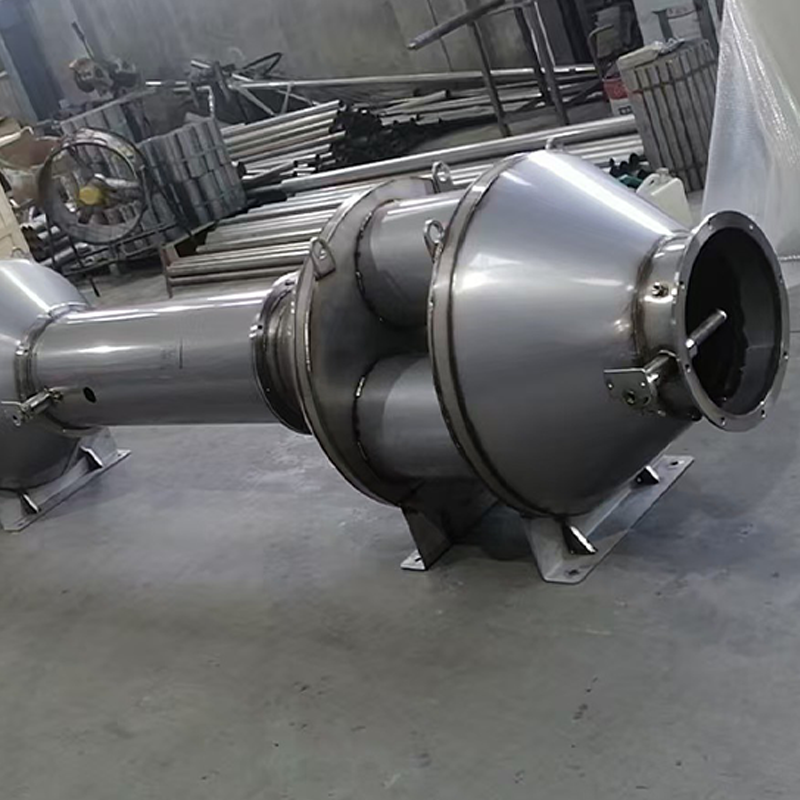

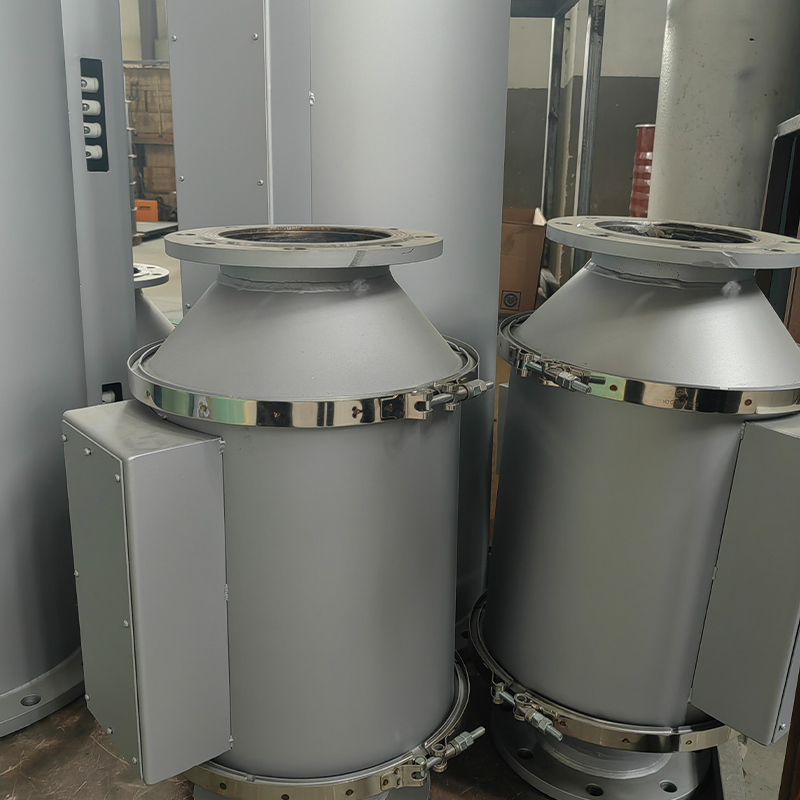

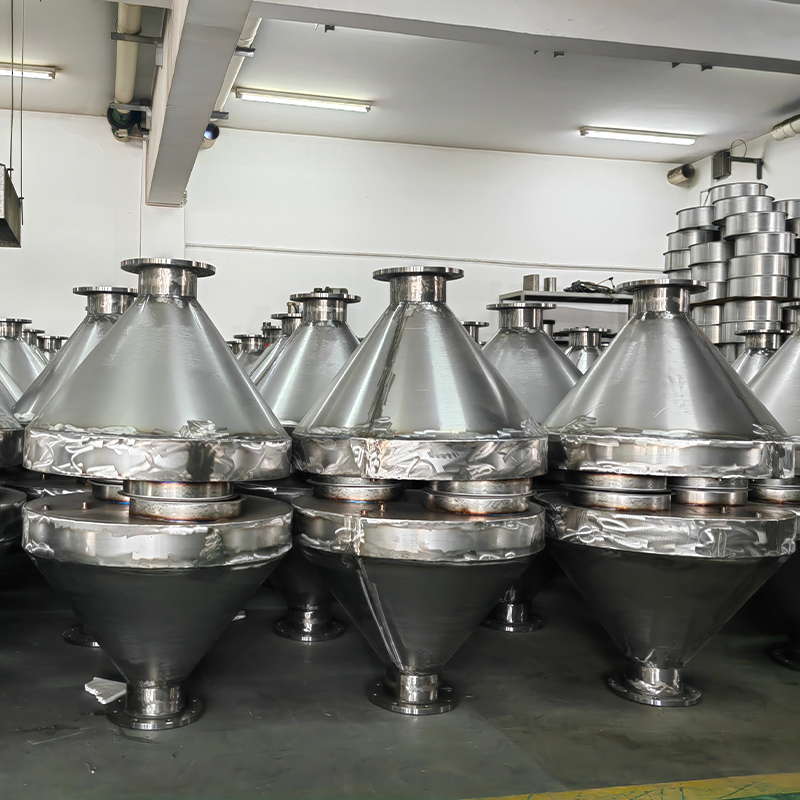

สำหรับส่วนประกอบเครื่องฟอกไอเสียแบบเชื่อม ปัจจัยที่สำคัญที่สุดประการเดียวที่กำหนดอายุการใช้งานคือการเชื่อมเจาะลึกเข้าไปในวัสดุบรรจุซับสเตรต . ข้อมูลความล้มเหลวภาคสนามจากการเปลี่ยนเครื่องฟอกไอเสียเชิงเร่งปฏิกิริยามากกว่า 10,000 เครื่อง แสดงให้เห็นว่า 68% ของความล้มเหลวก่อนกำหนดไม่ได้เกิดจากการเสื่อมสภาพของพื้นผิว แต่เกิดจากการแตกร้าวของตะเข็บเชื่อมในเปลือก กรวยส่วนปลาย หรือฉากยึด รอยเชื่อมที่มีการเจาะไม่เพียงพอ (ต่ำกว่า 80% ของความหนาของวัสดุ) จะทำให้เกิดรอยแตกเมื่อยล้าหลังจากผ่านรอบความร้อน 30,000 ถึง 50,000 รอบ ซึ่งเทียบเท่ากับการขับขี่ในระยะทางจริงประมาณ 60,000 ไมล์ ในทางกลับกัน การเชื่อมที่สามารถเจาะทะลุได้ 95-100% โดยมีการป้อนความร้อนที่เหมาะสม จะมีอายุการใช้งานเต็มระยะเวลารับประกันการปล่อยมลพิษของรัฐบาลกลาง 120,000 ไมล์

ประเภทการเชื่อมที่ใช้ในชุดประกอบตัวเร่งปฏิกิริยา

กระบวนการเชื่อมสามกระบวนการครอบงำการผลิตของ ส่วนประกอบเครื่องฟอกไอเสียแบบเชื่อม : การเชื่อมอาร์กทังสเตนแก๊ส (GTAW), การเชื่อมอาร์กโลหะแก๊ส (GMAW) และการเชื่อมลำแสงเลเซอร์ (LBW) แต่ละประเภทให้คุณสมบัติทางกลและโหมดความล้มเหลวที่แตกต่างกันอย่างชัดเจน GTAW หรือที่รู้จักในชื่อ TIG ส่งมอบ ความสมบูรณ์ในการเชื่อมสูงสุดสำหรับสแตนเลสผนังบาง (1.2 มม. ถึง 2.5 มม.) เพราะควบคุมความร้อนได้แม่นยำและไม่กระเด็น อย่างไรก็ตาม ความเร็วในการเชื่อม GTAW นั้นช้า โดยทั่วไปจะอยู่ที่ 4 ถึง 6 นิ้วต่อนาที ทำให้มีราคาแพงสำหรับการผลิตในปริมาณมาก GMAW (MIG) ทำงานที่ความเร็ว 20 ถึง 30 นิ้วต่อนาที แต่ใช้ความร้อนที่สูงกว่า ซึ่งสามารถบิดเบือนพื้นผิวเซรามิกภายในกระป๋องได้ หากการเชื่อมเกิดขึ้นใกล้กับเสาหินมากเกินไป LBW นำเสนอสิ่งที่ดีที่สุดทั้งสองอย่าง: ความเร็วสูงถึง 100 นิ้วต่อนาที โดยมีโซนที่ได้รับผลกระทบจากความร้อนแคบเพียง 0.5 มม. แต่ต้นทุนอุปกรณ์ด้านทุนเกิน 500,000 ดอลลาร์ต่อสายการผลิต

การเลือกใช้วัสดุสำหรับส่วนประกอบที่เชื่อมได้

ส่วนประกอบเครื่องฟอกไอเสียแบบเชื่อมต้องทนต่ออุณหภูมิของก๊าซไอเสียตั้งแต่ 400°C ที่ไม่ได้ใช้งานไปจนถึงมากกว่า 950°C ในระหว่างการทำงานที่มีโหลดสูง วัสดุที่ได้มาตรฐานคือ สแตนเลสเฟอร์ริติกเกรด 409 และ 441 เลือกเนื่องจากค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่ใกล้เคียงกับซับสเตรตเซรามิก เกรด 409 ประกอบด้วยโครเมียม 10.5-11.7% และเชื่อมได้ง่าย แต่ความต้านทานการเกิดออกซิเดชันจะลดลงเหนือ 800°C สำหรับการใช้งานแบบเทอร์โบชาร์จหรือคอนเวอร์เตอร์แบบโคลสคัปเปิ้ล ให้ระบุเกรด 441 ที่มีโครเมียม ไทเทเนียม และสารเพิ่มความคงตัวไนโอเบียม 17-19% เกรด 441 รักษาความต้านทานการเกิดออกซิเดชันได้สูงถึง 950°C และการจัดแสดง การเจริญเติบโตของเมล็ดพืชในเขตที่ได้รับความร้อนลดลง 45% เมื่อเทียบกับ 409 หลังจาก 500 ชั่วโมงที่ 850°C .

ห้ามเชื่อมเกรดสเตนเลสออสเทนนิติก เช่น 304 หรือ 316 กับส่วนประกอบเฟอร์ริติกในชุดเครื่องฟอกไอเสียเชิงเร่งปฏิกิริยา การขยายตัวทางความร้อนที่แตกต่างกันระหว่างออสเทนไนต์และเฟอร์ไรต์เกิดขึ้น ความเค้นแบบวงจรเกิน 200 MPa ที่ส่วนต่อเชื่อม ทำให้เกิดการแตกร้าวภายใน 10,000 รอบความร้อน หากไม่สามารถหลีกเลี่ยงการประกอบแบบผสมได้ ให้ใช้โลหะตัวเติมที่มีนิกเกิล (ERNiCr-3) เพื่อรองรับความร้อนที่ไม่ตรงกัน แต่จะทำให้ต้นทุนวัสดุเพิ่มขึ้น 8 ถึง 10 เท่าเมื่อเทียบกับตัวเติมมาตรฐาน 409

การเจาะทะลุรอยเชื่อมและการควบคุมโซนที่ได้รับผลกระทบจากความร้อน

สำหรับส่วนประกอบเครื่องฟอกไอเสียแบบเชื่อม the weld must achieve full penetration through the shell thickness without burning through to the interior where it could contact the ceramic substrate. The standard specification calls for การเจาะทะลุ 80-100% โดยไม่มีการเบิร์นทะลุ . การศึกษารอยเชื่อมในการผลิต 500 รอยพบว่าการเจาะที่ต่ำกว่า 70% ลดอายุการใช้งานของความล้าลง 82% เมื่อเทียบกับรอยเชื่อมที่เจาะเต็ม เนื่องจากรากที่ไม่ถูกเชื่อมทำหน้าที่เป็นจุดรวมความเครียด ในทางกลับกัน การเผาไหม้ทะลุ—ที่โลหะหลอมเหลวยื่นออกมาด้านใน—สร้างขอบที่แหลมคมซึ่งสามารถแตกหักของแผ่นเซรามิกในระหว่างการหมุนเวียนด้วยความร้อน ซึ่งนำไปสู่การเคลื่อนตัวของซับสเตรตและความล้มเหลวในที่สุด

ความกว้างของโซนรับผลกระทบความร้อน (HAZ) ไม่ควรเกิน 2.5 เท่าของความหนาของวัสดุ ในสเตนเลสเกรด 409 ความกว้าง HAZ ที่สูงกว่า 3.5 มม. มีความสัมพันธ์กัน การตกตะกอนของโครเมียมคาร์ไบด์ที่ขอบเกรน ปรากฏการณ์ที่เรียกว่าการแพ้ วัสดุที่ไวต่อความรู้สึกจะสูญเสียความต้านทานการกัดกร่อนและเกิดรอยแตกตามขอบเกรนเมื่อสัมผัสกับกรดคอนเดนเสทที่ปล่อยออกมา (กรดซัลฟูริกและไนตริกที่เกิดขึ้นระหว่างการสตาร์ทเย็น) เพื่อป้องกันอาการแพ้ ควรรักษาอุณหภูมิอินเตอร์พาสให้ต่ำกว่า 200°C สำหรับเหล็กกล้าไร้สนิมเฟอร์ริติก สำหรับการเชื่อมด้วยเลเซอร์ โดยทั่วไป HAZ จะอยู่ที่ 0.3-0.7 มม. ทำให้แทบจะเป็นไปไม่ได้เลยที่จะทำให้เกิดอาการแพ้

การเชื่อมบึงเซ็นเซอร์ออกซิเจน: ข้อต่อวิกฤต

บึงเซ็นเซอร์ออกซิเจนซึ่งเป็นหัวเกลียวที่เชื่อมเข้ากับเปลือกคอนเวอร์เตอร์ ถือเป็นความล้มเหลวได้ง่ายที่สุดในบรรดาส่วนประกอบแคตตาไลติกคอนเวอร์เตอร์แบบเชื่อมทั้งหมด ความล้มเหลวในการเชื่อมแบบบุ่งคิดเป็น 41% ของการเรียกร้องการรับประกันที่เกี่ยวข้องกับการเชื่อมแบบตัวเร่งปฏิกิริยาทั้งหมด . บึงประสบทั้งความเครียดจากการขยายตัวเนื่องจากความร้อนจากเปลือกและแรงสั่นสะเทือนจากตัวเซ็นเซอร์ออกซิเจน ซึ่งโดยทั่วไปจะมีน้ำหนัก 60-80 กรัม และมีคานยื่นออกมา 45 มม. จากหน้าบึง ที่ความถี่การสั่นสะเทือนของเครื่องยนต์ 100-200 เฮิรตซ์ มวลที่ยื่นยื่นออกมานี้จะใช้โมเมนต์การดัดงอแบบวงกลมกับรอยเชื่อมบุ่ง

การเชื่อมแบบบึงที่เหมาะสมต้องใช้ เชื่อมเนื้อด้วยความยาวขาขั้นต่ำ 4 มม และหลอมรวมเข้ากับทั้งฐานบึงและพื้นผิวด้านนอกของเปลือกหอยอย่างสมบูรณ์ การเชื่อมจะต้องต่อเนื่องกันจนเต็มเส้นรอบวง รูพรุนหรือรอยแตกของปล่องจะกลายเป็นจุดเริ่มต้นของความล้า ในการทดสอบแบบทำลาย การเชื่อมแบบบุ๋มที่มีความยาวขาน้อยกว่า 3 มม. จะล้มเหลวที่รอบการสั่นสะเทือน 15,000-25,000 รอบ ในขณะที่การเชื่อมที่มีความยาวขา 4-5 มม. จะเกิน 100,000 รอบ วัสดุบึงต้องตรงกับเปลือก: 409 บึงบนเปลือก 409, 441 บน 441 วัสดุบึงที่ไม่ตรงกันทำให้เกิดการกัดกร่อนของกัลวานิกเร่งตัวขึ้นโดยคอนเดนเสทไอเสีย ส่งผลให้ความแข็งแรงในการเชื่อมลดลง 40% ภายในสองปีของการบริการ

วิธีการตรวจสอบ: เหนือกว่าการตรวจสอบด้วยสายตา

การตรวจสอบด้วยสายตาสามารถตรวจพบข้อบกพร่องในการเชื่อมในส่วนประกอบแคตตาไลติกคอนเวอร์เตอร์ได้เพียง 12% ตามข้อมูลการตรวจสอบคุณภาพ เกณฑ์การตรวจสอบขั้นต่ำที่ยอมรับได้ ได้แก่ การทดสอบการแทรกซึมของสีย้อม (PT) สำหรับรอยแตกที่พื้นผิว และการทดสอบด้วยภาพรังสี (RT) สำหรับความพรุนภายใน . PT เผยให้เห็นรอยแตกที่มีขนาดกว้าง 0.1 มม. แต่ต้องใช้ทักษะในการตีความ ผลบวกลวงเกิดขึ้น 8-10% ของรอยเชื่อมสเตนเลสเฟอร์ริติกเนื่องจากออกไซด์ของพื้นผิว RT แม้จะมีราคาแพงกว่า แต่ตรวจจับการขาดฟิวชัน การรวมตะกรัน และความพรุนของก๊าซที่มีเส้นผ่านศูนย์กลางไม่เกิน 0.5 มม. สำหรับการผลิตในปริมาณมาก การทดสอบ Eddy Current Array อัตโนมัติจะทำให้มีอัตราการตรวจจับข้อบกพร่อง 95% ที่รอบเวลา 3-5 วินาทีต่อการเชื่อม แต่ต้องมีการสอบเทียบแยกต่างหากสำหรับรูปทรงของส่วนประกอบแต่ละชิ้น

ควรทำการทดสอบแบบทำลายกับส่วนประกอบหนึ่งชิ้นต่อ 500 หน่วย ตัดหน้าตัดของการเชื่อม กัดด้วยกรดออกซาลิกเพื่อให้เห็นโซนฟิวชัน และวัดเปอร์เซ็นต์การเจาะทะลุและความกว้างของ HAZ ปฏิเสธชุดใดๆ ที่การเจาะเฉลี่ยต่ำกว่า 80% หรือมากกว่า 2% ของรอยเชื่อมแสดงอาการไหม้ . เก็บรักษาโฟโตมิกกราฟกราฟหน้าตัดเป็นเอกสารคุณภาพสำหรับการตรวจสอบลูกค้า

ความเหนื่อยล้าของวงจรความร้อน: นักฆ่าในโลกแห่งความเป็นจริง

ส่วนประกอบเครื่องฟอกไอเสียเชิงเร่งปฏิกิริยาแบบเชื่อมจะไม่ทำงานล้มเหลวจากการโอเวอร์โหลดแบบคงที่ แต่จะล้มเหลวเนื่องจากความล้าจากความร้อนรอบต่ำ การสตาร์ทและดับเครื่องยนต์แต่ละครั้งจะหมุนเวียนคอนเวอร์เตอร์จากอุณหภูมิแวดล้อมเป็น 600-900°C มากกว่า 120,000 ไมล์ ผู้เปลี่ยนเส้นทางต้องเผชิญประสบการณ์โดยประมาณ รอบความร้อนเต็ม 4,000 ถึง 6,000 . รอยเชื่อมผ่านความเครียดพลาสติกแบบวนรอบเนื่องจากโลหะเชื่อมและโลหะฐานมีค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่แตกต่างกันเล็กน้อย การเชื่อมสเตนเลสเฟอร์ริติกจะขยายตัวที่ 11-12 µm/m·K ในขณะที่โลหะฐานจะขยายตัวที่ 10.5-11 µm/m·K ค่าที่ไม่ตรงกัน 0.5-1.0 µm/m·K นี้ทำให้เกิดความเครียดพลาสติก 0.3-0.5% ต่อรอบ

การทดสอบแสดงให้เห็นว่า เชื่อมด้วยรัศมีนิ้วเท้าเรียบและไม่มีการตัดส่วนล่าง ทนได้ 5,000 รอบ ในขณะที่ผู้ที่มีมุมปลายแหลมจะล้มเหลวที่ 1,500-2,000 รอบ การเจียรหลังการเชื่อมเพื่อผสมผสานส่วนเชื่อมเข้ากับโลหะฐานจะช่วยยืดอายุความล้าได้ 300% โดยกำจัดตัวเพิ่มความเครียด การเชื่อมด้วยเลเซอร์จะสร้างรัศมีนิ้วเท้าที่เรียบเนียนอย่างเป็นธรรมชาติ และไม่จำเป็นต้องผ่านกระบวนการใดๆ สำหรับส่วนประกอบ GTAW กำหนดให้ดำเนินการผสมปลายนิ้วโดยใช้เสี้ยนคาร์ไบด์หรือแผ่นขัดที่มีฤทธิ์กัดกร่อน ซึ่งเป็นการทำงาน 30 วินาทีต่อส่วนประกอบ ซึ่งลดการเรียกร้องการรับประกันลง 56% โดยอิงตามข้อมูลภาคสนาม

การควบคุมแก๊สและการปนเปื้อน

สำหรับ GTAW ของส่วนประกอบตัวเร่งปฏิกิริยาแบบเชื่อม องค์ประกอบของก๊าซป้องกันจะส่งผลโดยตรงต่อสีการเชื่อมและความต้านทานการกัดกร่อน อาร์กอนบริสุทธิ์ทำให้เกิดรอยเชื่อมที่ยอมรับได้แต่ทำให้พื้นผิวออกซิไดซ์เป็นสีเทา . การเติมไฮโดรเจน 2-5% ลงในอาร์กอนจะช่วยเพิ่มการถ่ายเทความร้อนและทำให้ได้สีเงินที่สว่าง อย่างไรก็ตาม ก๊าซที่ประกอบด้วยไฮโดรเจนจะทำให้ไฮโดรเจนเกิดการเปราะในรอยเชื่อมสเตนเลสเฟอร์ริติก หากมีความชื้นอยู่ในระบบ ทางเลือกที่ปลอดภัยกว่าคืออาร์กอนที่มีไนโตรเจน 1-3% ซึ่งทำให้เฟสเฟอร์ไรต์คงที่และลดการตกตะกอนของคาร์ไบด์

การปนเปื้อนจากน้ำมัน จาระบี หรือฝุ่นในร้านถือเป็นหายนะ จากการศึกษาความล้มเหลวภาคสนามจำนวน 250 ครั้ง พบว่า รอยเชื่อมที่ปนเปื้อนด้วยไฮโดรคาร์บอนเพียง 0.1 มก./ซม.² จะพัฒนาความพรุนและการแตกร้าวที่อัตรา 3 เท่าของรอยเชื่อมที่สะอาด . แนวทางการทำความสะอาดที่จำเป็น: ล้างส่วนประกอบทั้งหมดในสารละลายอัลคาไลน์ ล้างด้วยน้ำปราศจากไอออน และเช็ดให้แห้งที่ 80°C เป็นเวลา 10 นาที เชื่อมภายใน 4 ชั่วโมงหลังจากทำความสะอาด หากการเชื่อมต้องล่าช้า ให้เก็บส่วนประกอบไว้ในถุงปิดผนึกพร้อมสารดูดความชื้น ส่วนประกอบที่ปนเปื้อนไม่สามารถซ่อมแซมได้ด้วยการเช็ด เนื่องจากสารปนเปื้อนจะดูดซับเข้าสู่ชั้นออกไซด์ของพื้นผิวและจำเป็นต้องลอกสารเคมีออก

การกำหนดขนาดการเชื่อมสำหรับขายึดและแผ่นป้องกันความร้อน

ขายึดและแผงกันความร้อนที่ติดกับส่วนประกอบตัวเร่งปฏิกิริยาแบบเชื่อมจำเป็นต้องมีขนาดการเชื่อมที่แตกต่างจากตะเข็บของเปลือก ขายึดรับภาระทางกลจากการสั่นสะเทือนของยานพาหนะและการกระแทกบนถนน ไม่ใช่แค่การหมุนเวียนด้วยความร้อนเท่านั้น ความยาวขั้นต่ำของขาเชื่อมฟิเลต์สำหรับแบร็คเก็ตควรเท่ากับทินเนอร์ของทั้งสองส่วนที่เชื่อมต่อกัน สำหรับตัวยึดขนาด 3 มม. ที่เชื่อมเข้ากับเปลือกขนาด 2 มม. ให้ใช้ a ความยาวขาขั้นต่ำ 2 มม . ข้อต่อแบบตักเป็นที่ต้องการมากกว่าข้อต่อแบบชนสำหรับการติดฉากยึด เนื่องจากมีความแข็งแรงคงที่สูงกว่า 40% ภายใต้แรงลอก

การเชื่อมแผ่นกันความร้อนถือเป็นความท้าทายที่ไม่เหมือนใคร โดยทั่วไปแผ่นป้องกันจะมีความหนา 0.8-1.0 มม. และเผาไหม้ได้ง่าย ใช้ GTAW แบบพัลส์ที่จุดสูงสุด 20-30 แอมป์ พื้นหลัง 5-8 แอมป์ ด้วยความเร็วในการเดินทาง 8-10 นิ้วต่อนาที การเชื่อมจุดต้านทานเป็นอีกทางเลือกหนึ่งสำหรับการติดแผงป้องกันความร้อน โดยให้นักเก็ตขนาดเส้นผ่านศูนย์กลาง 5 มม. ที่ข้อต่อ 50-60 ข้อต่อต่อนาที อย่างไรก็ตาม การเชื่อมจุดที่มีความต้านทานจะสร้างความเข้มข้นของความเค้นที่ขอบนักเก็ต และการทดสอบความล้าแสดงให้เห็นว่าการเชื่อมจุดนั้นล้มเหลว 35% เร็วกว่าการเชื่อมฟิเลต์ GTAW อย่างต่อเนื่องภายใต้วงจรความร้อน สำหรับการใช้งานที่ต้องการความทนทานมากกว่า 80,000 ไมล์ ให้ระบุการเชื่อมอย่างต่อเนื่องแม้จะมีรอบเวลานานกว่าก็ตาม

การซ่อมแซมการเชื่อม: เมื่อใดและอย่างไร

การซ่อมแซมการเชื่อมส่วนประกอบแคตตาไลติกคอนเวอร์เตอร์ที่ชำรุดสามารถทำได้แต่มีข้อจำกัดอย่างเข้มงวด ข้อบกพร่องในการเชื่อมใดๆ ที่ต้องซ่อมแซมจะต้องกราวด์ออกให้หมดก่อนทำการเชื่อมใหม่ . ไม่อนุญาตให้ทำการเชื่อมบนข้อบกพร่องที่มีอยู่โดยไม่ต้องถอดออก ซึ่งจะสร้างโซนที่ได้รับผลกระทบจากความร้อนที่สองภายในโครงสร้างจุลภาคที่อ่อนตัวลงแล้ว ซึ่งช่วยลดอายุการใช้งานของความล้าได้ 70-80% เมื่อเทียบกับการเชื่อมแบบผ่านครั้งเดียว จำนวนการซ่อมแซมสูงสุดที่อนุญาตต่อส่วนประกอบคือหนึ่งรายการ การซ่อมแซมสองครั้งทำให้เกิดความเสียหายสะสมต่อโครงสร้างจุลภาคซึ่งล้มเหลวที่ <500 รอบความร้อน โดยไม่คำนึงถึงคุณภาพการเชื่อม

หลังจากการซ่อมแซมการเชื่อม ส่วนประกอบจะต้องผ่านเกณฑ์การตรวจสอบเดียวกันกับการผลิตดั้งเดิม: การทดสอบสารแทรกซึมของสีย้อมเพื่อหาข้อบกพร่องที่พื้นผิว และการทดสอบด้วยภาพรังสีเพื่อความสมบูรณ์ภายใน นอกจากนี้ พื้นที่ซ่อมแซมจะต้องผ่านการทดสอบความแข็ง รอยเชื่อมที่ได้รับการซ่อมแซมและ HAZ โดยรอบไม่ควรเกิน 250 HV (ความแข็งแบบวิคเกอร์) บนสเตนเลสเฟอร์ริติก ความแข็งที่สูงกว่า 280 HV บ่งบอกถึงความร้อนที่มากเกินไปในระหว่างการซ่อมแซม ซึ่งทำให้เกิดมาร์เทนไซต์ที่เปราะและแตกร้าวระหว่างการบริการ ปฏิเสธการเชื่อมซ่อมแซมใดๆ ที่เกินขีดจำกัดความแข็งนี้
